碳素皮膜无引线电阻器是一种去除了传统轴向引线，专为表面贴装技术（SMT）设计的高性能电阻，业内常称为“晶圆电阻”或“MELF电阻”。它结合了传统碳膜电阻的优异性能和现代SMT工艺的高效性，旨在满足更严苛的电路设计需求。

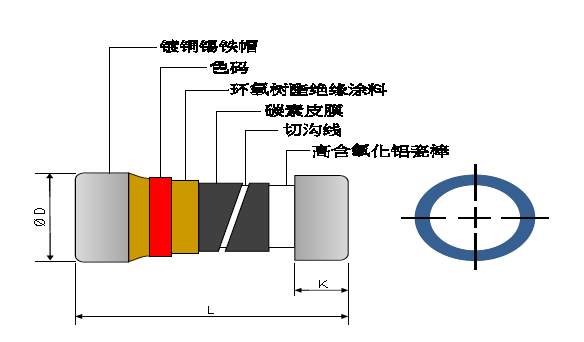

核心定位与优势
它的核心价值在于弥补了常规片状贴片电阻（Chip Resistor）和传统带引线插件电阻（Axial Lead Resistor）之间的性能空白。
相比传统有引线电阻，它最大的改进是消除了引线在高频下产生的寄生电感，使其拥有极佳的高频特性。
相较于常规片状贴片电阻，其圆柱形设计带来了更大的物理表面积和更坚固的金属电极端子，从而显著提升了耐电流、耐高压冲击、耐脉冲的能力以及整体的机械强度

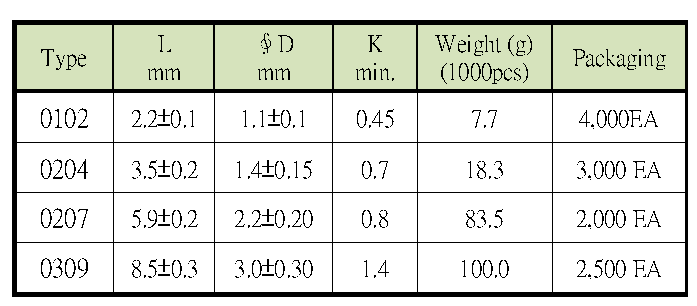

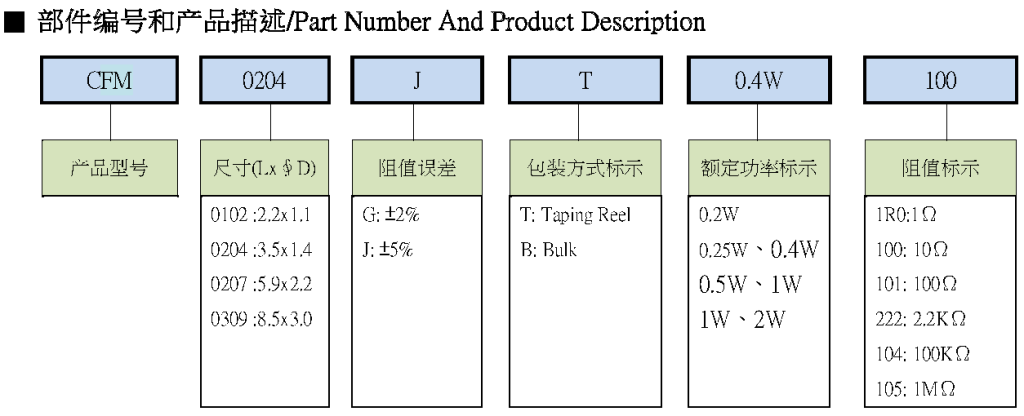

| Item Type | 额定功率 at 70℃ | 工作温度 范围(℃) | 最大额定 工作电压 | 最大短时间 过负载电压 | 电阻值范围 |
| ±2%、±5% | |||||
| 0102 | 0.2W | -55~155 | 150V | 300V | 1Ω~1MΩ |
| 0204 | 0.25 W | -55 ~155 | 200V | 400V | 1Ω~5MΩ |
| 0207 | 0.5 W | -55 ~155 | 300V | 600V | 1Ω~5MΩ |
| 0309 | 1 W | -55 ~155 | 350V | 700V | 1Ω~5MΩ |
| Item Type | 额定功率 at 70℃ | 工作温度 范围(℃) | 最大额定 工作电压 | 最大短时间 过负载电压 | 电阻值范围 |
| ±2%、±5% | |||||
| 0204 | 0.4 W | -55 ~155 | 200V | 400V | 1Ω-5MΩ |
| 0207 | 1 W | -55 ~155 | 350V | 700V | 1Ω-5MΩ |
| 0309 (0411) | 2W | -55 ~155 | 350V | 700V | 1Ω-5MΩ |
- 测试步骤和要求/ Environmental Characteristics
| 测试项目/ Item | 测试要求/Requirement | 测试步骤/ Test Method |
| 电阻温度系数试验 Temperature Coefficient | ±250PPM/℃，1~9.1Ω | -55℃~+125℃, 25℃ is the reference temperature. |
| -700PPM/℃，10Ω~10MΩ | ||
| 短时间过附载试验 Short Time Overload | ±(1%+0.05Ω) | RCWV×2.5 or Max. Overload voltage for 5 seconds. |
| 耐湿负载试验 Damp Heat with Load | ±(5.0%+0.05Ω) | 40±2℃, 90~95% R.H. RCWV or Max. Operating voltage for 1,000 hrs. with 1.5 hrs. ON and 0.5 hrs. OFF. |
| 寿命负载试验 Endurance | ±(5.0%+0.05Ω) | 70±2℃, RCWV or Max. Operating voltage for 1,000 hrs. with 1.5 hrs. ON and 0.5 hrs. OFF. |
| 高低温度循环试验 Temperature cycle | (±1.0%+0.05Ω) | -55 ℃ (30 min.) > Room Temp.(3min.) > +125 ℃ (30 min.) > Room Temp. (3min.) / (5 cycle). |
| 弯曲端子强度试验 Bending Strength | ±(0.5%+0.05Ω) | Bending once for 5 seconds with 2mm. |
| 焊锡性试验 Solderability | 95% min. Coverage | 245±5℃ for 3 seconds. |
| 焊锡耐热性试验 Resistance To Soldering Heat | (±1%+0.05Ω) | 260±5°C for 10 seconds |
| 绝缘耐压试验 Voltage Proof | No breakdown or flashover | 0204:AC 300V, 0207、0309:AC 500V for 1 minute. |
| 绝缘电阻试验 Insulation Resistance | >1,000MΩ | DC 500V Megger. |
＊RCWV (Rated Continuous Working Voltage)
＊短时间过负荷电压=(电阻额定功率×公称电阻值)开根号×2.5 倍或法定最高短时间过负荷电压。
＊工作电压 RCWV =(电阻额定功率×公称电阻值)开根号或法定最高使用电压。
＊测试标准参考/Reference Standards: IEC 60115-1；JIS-C 5201-1.
＊储存环境条件/ Storage Temperature: 25±3°C; Humidity < 80% RH.

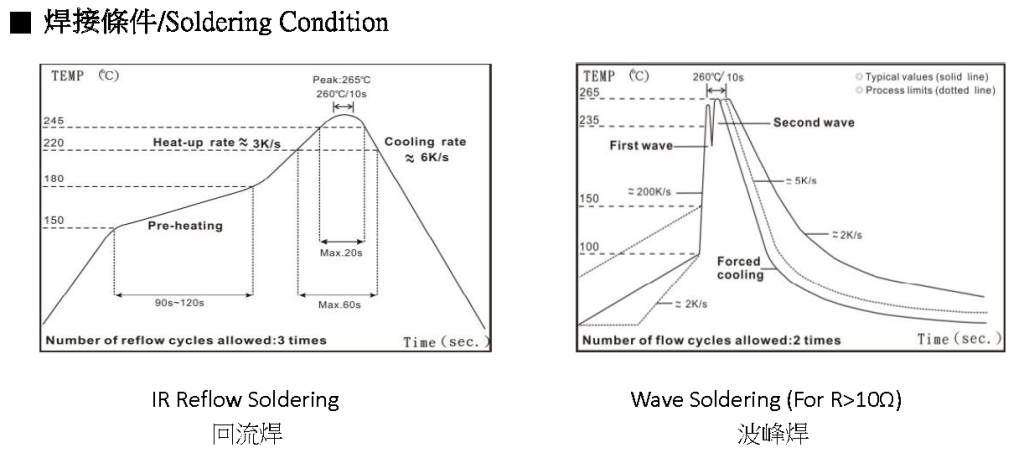

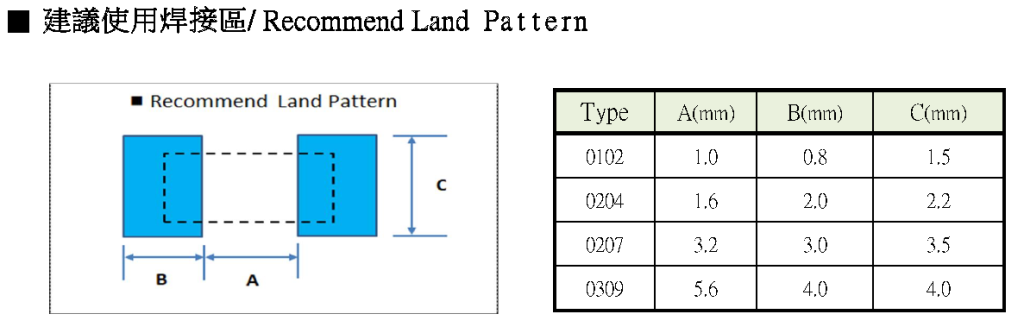

- Time of IR reflow soldering at maximum temperature point 260℃：10s
回流焊在最高溫度點時間（260℃）:10 秒
- Time of wave soldering at maximum temperature point 260℃：10s
波峰焊在最高溫度點時間（260℃）:10 秒
- Time of soldering iron at maximum temperature point 410℃：5s
烙鐵在最高溫度點時間（410℃）:5 秒
Unit: mm

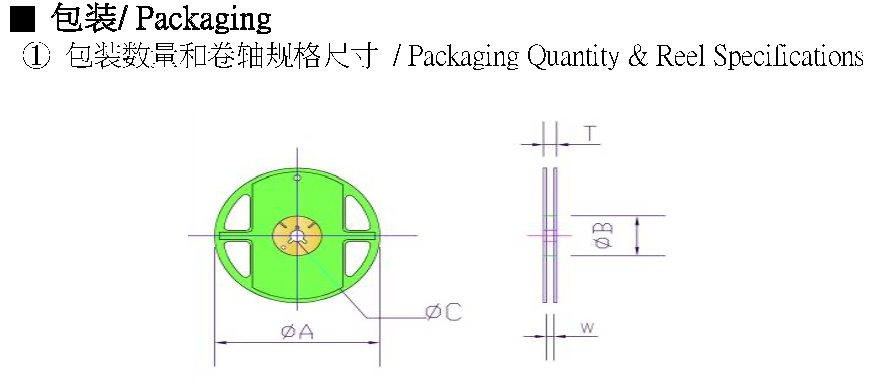

| Type | ∮A | ∮B | ∮C | W | T | Emboss Plastic Tape (EA) |
| 0102 | 178.5±1.5 | 60.0+1.0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.5 | 3,000(7.0”) |
| 0204 | 178.5±1.5 | 60.0+1.0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.5 | 3,000(7.0”) |
| 0207 | 178.5±1.5 | 60.0+1.0 | 13.0±0.5 | 13.0±0.5 | 15.5±0.5 | 2,000(7.0”) |
| 0309 | 330±1.5 | 100.0+1.0 | 13.0±0.5 | 17.0±0.5 | 19.0±0.5 | 2,500(13.0”) |
| Type | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T |
| 0102 | 1.3±0.10 | 2.4±0.10 | 8.0±0.10 | 1.75±0.1 | 5.25±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50±0.10 | 1.50±0.10 |
| 0204 | 1.60±0.10 | 3.70±0.10 | 8.0±0.10 | 1.75±0.1 | 5.25±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.45±0.10 |
| 0207 | 2.40±0.10 | 6.30±0.10 | 12.0±0.10 | 1.75±0.1 | 7.25±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 2.50±0.10 |
| 0309 | 3.30±0.10 | 9.00±0.10 | 16.0±0.30 | 1.75±0.1 | 9.25±0.10 | 4.00±0.10 | 8.00±0.10 | 2.00±0.05 | 1.50+0.10 | 3.30±0.10 |
