CBB81 高压金属化聚丙烯膜电容器

CBB81电容，也被称为PPS电容，是一种专为高压、高频、大电流应用设计的聚丙烯膜箔式高压电容器。它凭借独特的内部设计和卓越的性能，在许多电子电路中扮演着关键角色。它的特点和优势主要体现在以下几个核心方面：

强悍的电气性能

• 极高的耐压与自愈能力：能承受高达2000V-3000V的直流电压，远超普通电容（如CBB22通常最高630V）。这得益于其采用“单面膜 + 铝箔 + 光膜”的特殊结构，使电容器在偶然击穿后能自动恢复绝缘性能，显著提升了电路的可靠性。
• 卓越的高频与大电流承载力：特别擅长处理高频（最高100kHz）脉冲和大电流信号，损耗极小（损耗角正切 tgδ ≤ 0.1%），内部不易发热，能量传递效率高，性能稳定可靠。

精准的温度特性

CBB81电容的电容值会随温度升高呈线性减小，这被称为负电容量温度系数。这一特性在许多需要频率补偿或温度补偿的振荡电路中至关重要，能有效抵消温度变化对其他电路元件的影响，维持整体电路的稳定性。

可靠的结构封装

• 无感结构与阻燃封装：采用无感式卷绕结构，使其自身电感极低，尤其适合高频应用。同时，外部的阻燃环氧树脂包封和镀锡CP线引出，使其具备防潮、阻燃和良好的可焊性

技术要求：

引用标准Reference Standard: GB/T 14579(IEC 60384-17)
气候类别Climatic Category:40/105/21
额定电压Rated Voltage:1000~3000VDC
电容量范围Capacitance Range:0.001-0.015pF
电容量偏差 Capacitance Tolerance:+5%(),=10%(K)
耐电压. Voltage Proof:1.8UR(5s)
损耗角正切.Dissipation Factor:<0.1%(20°C,1KHZ)
≤0.15%(20°C,10KHZ)
绝缘电阻Insulation Resistance:≥30000 M0,20°C,1min

CBB81
High-voltage Metallized Polypropylene Film Capacitor

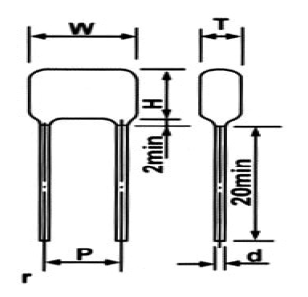

VAC	uF	W(±1)	H(±1)	T(±1)	P(±1)	D(±0.05)

1000/1250VAC	0.001	19.0	11.5	6.5	15.0	0.6
1000/1250VAC	0.0012	19.0	12.0	7.0	15.0	0.6
1000/1250VAC	0.0022	19.0	14.0	8.5	15.0	0.6
1000/1250VAC	0.0033	19.0	13.0	7.5	15.0	0.6
1000/1250VAC	0.0047 0.0056	19.0 19.0	13.0 13.0	7.5 8.0	15.0 15.0	0.6 0.6
1000/1250VAC	0.0068	19.0	13.5	8.5	15.0	0.6
1000/1250VAC	0.0082	19.0	14.0	9.0	15.0	0.6
1000/1250VAC	0.01	19.0	15.0	10.0	15.0	0.8

1600/2000VAC	0.001	19.0	14.0	8.5	15.0	0.6
1600/2000VAC	0.0012	19.0	14.0	8.5	15.0	0.6
1600/2000VAC	0.0015	19.0	14.5	9.0	15.0	0.6

1600/3000VAC	0.0047	24.0	17.0	11.0	20.0	0.8
1600/3000VAC	0.0051	29.0	15.0	9.0	25.0	0.8
1600/3000VAC	0.0056	29.0	15.0	9.0	25.0	0.8
1600/3000VAC	0.0062	29.0	15.5	9.0	25.0	0.8
1600/3000VAC	0.0068	29.0	15.5	9.5	25.0	0.8
1600/3000VAC	0.0072 0.0075 0.0082	29.0 29.0 29.0	16.0 16.0 16.0	10.0 10.0 10.0	25.0 25.0 25.0	0.8 0.8 0.8
1600/3000VAC	0.0091	29.0	17.0	10.5	25.0	0.8
1600/3000VAC	0.01	29.0	18.0	10.5	25.0	0.8
1600/3000VAC	0.015	29.0	20.5	12.5	25.0	0.8
1600/3000VAC	0.018	28.8	24.0	15.5	25.0	0.8
